раскладка, высота и узлы до выхода на монтаж
Меню ＋
01Инженерные фальшполы
Фальшпол для серверной, ЦОД и электрощитовой с доступом к каждой системе
Проектируем раскладку и монтируем сборный пол с учётом оборудования, кабельных трасс, нагрузок и требований к эксплуатации.
Сначала изучаем помещение и проект, затем согласовываем высоту, тип панелей, опоры, усиления, заземление и узлы примыканий. Заказчик получает понятный состав решения, а эксплуатация — свободный доступ к пространству под полом.
● Санкт-Петербург и Ленинградская область
Критерии точного расчёта
Не цена за м², а условия конкретного объекта
Быстрые ориентиры показывают, какие данные влияют на решение до закупки и монтажа.
к кабелям и коммуникациям без разборки всего пола
уровень, устойчивость, примыкания и съёмность панелей
Риски до сметы
Четыре ошибки, которые проявляются уже после установки оборудования
На готовой плоскости не видно, почему отдельная панель качается, стойка перекрыла сервисный доступ или кабельный ввод оказался между модулями. Эти риски снимаются до закупки комплекта.
Нагрузка учтена только как средняя по помещению
Сверяем массу, пятно опирания и маршрут перемещения каждого тяжёлого элемента. Локальные зоны выносим в раскладку и отдельное техническое решение.
Сетка пола не совпала со стойками и трассами
Координируем модуль с оборудованием, дверями, проходами и местами регулярного доступа до начала массового монтажа.
Вырез ослабил край панели
Проходки наносим на рабочую схему. Дополнительное опирание и обработку кромки назначаем по правилам выбранной системы.
Готовый пол повредили смежные подрядчики
Заранее фиксируем этапность, допустимые нагрузки, защиту поверхности и момент передачи участка под оборудование.
Есть спорный узел или неполный проект? Разберём допущения до коммерческого предложения.
Кому и для каких задач
Для тех, кому важна не площадь пола, а работоспособность помещения
У каждого участника проекта свой критерий успеха: интегратору нужна точная трассировка, генподрядчику — график, а эксплуатации — безопасный доступ после сдачи.
Закрыть инженерный этап без срыва смежных работ
Генподрядчики и застройщики
Согласовываем фронт, отметки, поставку и границы ответственности с отделкой, электрикой, вентиляцией и монтажом оборудования.Увязать пол с кабельными маршрутами и стойками
IT- и инфраструктурные интеграторы
Учитываем места ввода, вырезы, усиления, проходы и доступ к обслуживаемым зонам ещё на раскладке.Получить проверяемое решение вместо общей цены за м²
Технические заказчики
Разделяем в предложении конструкцию, панели, специальные элементы, доставку и монтажные операции.Обслуживать сети без повреждения чистового пола
Службы эксплуатации
Проверяем съёмность панелей, маркировку зон, примыкания и фактический доступ к коммуникациям.Варианты решения
Собираем систему целиком — от основания до последней съёмной панели
Комплектация определяется проектом и условиями помещения. В смете заранее разделяем базовые и специальные операции.
Обследование и рабочая раскладка
Проверяем основание, отметки, дверные проёмы, оборудование и инженерные трассы. Размещаем целые панели, подрезки и сервисные зоны.
- обмер
- оси
- отметка
- карта панелей
Опоры, стрингеры и усиления
Подбираем конструкцию под предусмотренные проектом нагрузки и высоту. Отдельно прорабатываем стойки, тяжёлое оборудование и участки прохода.
- пьедесталы
- стрингеры
- усиление
- рампы
Панели и чистовое покрытие
Монтируем согласованный тип панелей и покрытия, выполняем аккуратные подрезки, вырезы, примыкания и съёмные элементы.
- кальций-сульфат
- ДСП
- сталь
- антистатическое покрытие
Заземление и сдача системы
Выполняем предусмотренные проектом соединения, проверяем геометрию, устойчивость, доступ и состояние поверхности. Электрические измерения — по отдельному заданию.
- перемычки
- контроль
- маркировка
- приёмка
Границы предложения
Что фиксируем в составе работ — до выхода на объект
Смета должна отвечать не только на вопрос «сколько», но и на вопросы «что именно», «в какой последовательности» и «что требуется от смежников».
Базовый объём
Комплектация, монтаж, подготовка, доставка и организация участка — отдельными понятными позициями.
Особые узлы
Проёмы, примыкания, усиления, подрезки и нестандартные участки не растворяются в усреднённой цене.
Исходные условия
Фиксируем, какие проектные данные, готовность основания и доступ на площадку приняты для расчёта.
Границы ответственности
Отделяем нашу работу от смежных систем, проектных решений и операций заказчика.
Инженерный подбор
Шесть вопросов, которые решаем до заказа комплекта
Ошибки в отметке, раскладке или местах усиления становятся дорогими после установки стоек и прокладки кабелей. Поэтому спорные узлы выносим на согласование заранее.
Нагрузка и оборудование
Сверяем проектные нагрузки, пятна опирания, маршруты перемещения и зоны, где требуется отдельное усиление.
Высота подполья
Учитываем кабельные лотки, трубопроводы, воздушные потоки, перепады основания и необходимые сервисные зазоры.
Модуль и раскладка
Сокращаем случайные узкие подрезки и совмещаем сетку пола с рядами шкафов, проёмами и вводами коммуникаций.
Покрытие и электростатика
Характеристики панели и покрытия выбираются по проекту и документам конкретного производителя, а не по общему названию.
Примыкания и переходы
Прорабатываем пороги, ступени, пандусы, колонны, дверные блоки и переходы к обычному полу.
Доступ после сдачи
Фиксируем расположение обслуживаемых панелей и проверяем возможность их снять без повреждения соседних элементов.
Проверяемые доказательства
Доверие строится на проверяемых материалах, а не на слове «надёжно»
До договора и во время монтажа заказчик должен видеть, какое решение принято, что именно поставляется и на каких точках проверяется результат.
Рабочая раскладка
Модульная сетка, подрезки, вырезы, усиленные участки, рампы и обслуживаемые панели.
Спецификация системы
Тип панелей, опор, стрингеров, покрытия и специальных элементов без скрытой подмены комплектации.
Контроль скрытого пространства
Согласованный формат фотофиксации основания, опор, трасс и усилений до закрытия панелями.
Чек-лист результата
Отметка, устойчивость, съёмность, примыкания, вырезы, состояние покрытия и чистота подполья.
Не показываем вымышленные сертификаты, акты и отзывы. Документы конкретных материалов и формат контроля согласуем для выбранной системы и объекта.
Маршрут проекта
От исходных данных до пола, готового принять оборудование
График привязываем к готовности основания, закрытию инженерных работ и дате установки стоек — иначе подрядчики мешают друг другу.
Получаем проект
План, разрезы, нагрузки, размещение оборудования, ведомость трасс и требования к покрытию.
Обследуем объект
Проверяем основание, высоты, проёмы, доступ, складирование и фактическую готовность помещения.
Согласовываем решение
Фиксируем систему, раскладку, специальные узлы, комплектность, границы работ и критерии приёмки.
Монтируем по зонам
Размечаем, устанавливаем конструкцию и панели, оставляя согласованный доступ смежным специалистам.
Контролируем и сдаём
Проверяем геометрию, устойчивость, вырезы, примыкания, съёмность и чистоту пространства.
Результат этапа
Что получает заказчик кроме смонтированного пола
Состав передачи зависит от договора, но уже в предложении фиксируем, какие материалы помогают эксплуатировать систему и принимать работу без споров.
Расшифрованная смета
Отдельно конструкция, панели, специальные элементы, монтаж, доставка и организационные работы.
Согласованная карта пола
Понятное расположение модулей и ответственных зон относительно оборудования и коммуникаций.
Перечень исходных допущений
Что принято для расчёта и какие данные необходимо подтвердить до заказа комплекта.
Материалы для эксплуатации
Согласованные инструкции по подъёму панелей, доступу к зонам и сохранению покрытия после сдачи.
Типовые сценарии — не вымышленные кейсы
Как решаем типовые задачи без вымышленных «кейсов»
Ниже не истории несуществующих объектов, а рабочие сценарии, по которым можно понять логику проектирования и монтажа.
Новая серверная до установки стоек
- Задача
- Есть план помещения и перечень оборудования, но трассы ещё уточняются.
- Подход
- Закладываем сетку с резервом для согласованных изменений, фиксируем усиленные и сервисные зоны.
- Контролируемый результат
- К монтажу оборудования пол готов по отметке, а обслуживаемые панели не перекрыты.

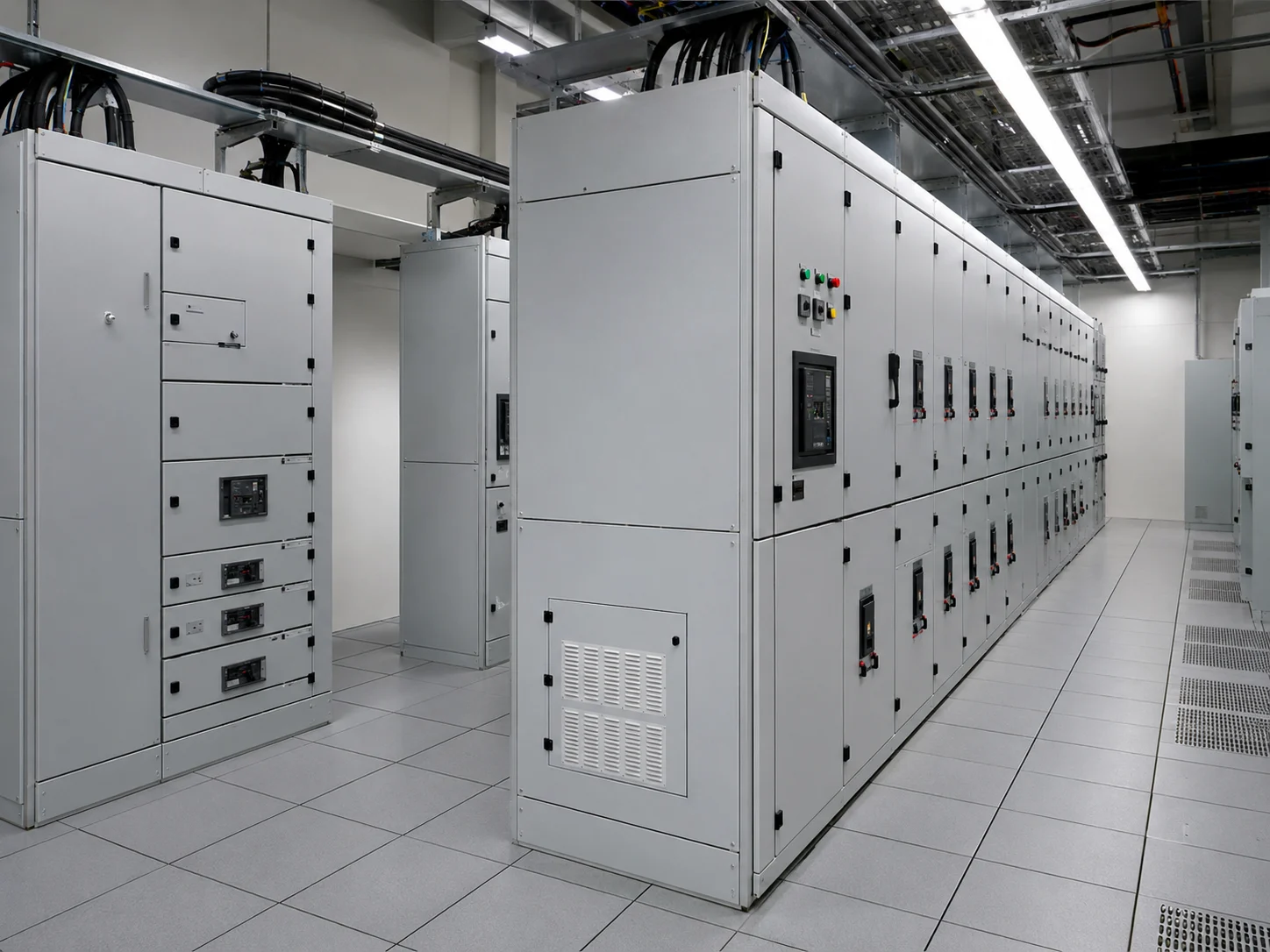

Электрощитовая с тяжёлыми шкафами
- Задача
- Нужно совместить кабельные вводы, шкафы и переход к соседнему покрытию.
- Подход
- Сверяем пятна опирания, прорабатываем усиления, подрезки, примыкания и последовательность установки.
- Контролируемый результат
- Конструкция не маскирует неопределённость: каждый ответственный узел вынесен в расчёт.
Монтаж по зонам в действующем помещении
- Задача
- Оборудование нельзя остановить и полностью освободить зал.
- Подход
- После обследования разбиваем фронт, защиту и перемещения на отдельные согласованные этапы.
- Контролируемый результат
- Заказчик заранее понимает ограничения, безопасную последовательность и границы каждого этапа.
Прозрачная смета
Стоимость складывается из конструкции и узлов, а не только из площади
Для предварительной оценки нужны размеры, высота, тип помещения и план оборудования. Точное предложение готовим после проверки исходных данных.
Система пола
Тип панелей, покрытие, высота опор, наличие стрингеров, расходных и специальных элементов.
Сложность объекта
Перепады основания, количество вырезов, колонн, порогов, рамп и усиленных участков.
Организация работ
График, режим доступа, доставка, подъём, складирование и необходимость монтажа по отдельным зонам.
Заявка инженеру-сметчику
Пришлите план серверной или электрощитовой
Уточним недостающие данные и подготовим структуру расчёта по системе, узлам и монтажу.
Контроль и приёмка
Проверяем то, что влияет на оборудование и дальнейшую эксплуатацию
Критерии приёмки определяем до монтажа. Так результат оценивается измерениями и функцией, а не только внешним видом.
Контрольная логика
Основание → скрытый этап → готовый результат
Единая отметка и плоскость
Контролируем уровень по зонам, отсутствие ступеней и корректное сопряжение с дверями и соседними покрытиями.
Устойчивость конструкции
Проверяем опоры, соединения, усиленные зоны и отсутствие заметного качания панелей при штатной эксплуатации.
Точность вырезов
Края возле стоек, кабельных вводов, колонн и рамп выполняются аккуратно и в пределах согласованных узлов.
Съёмность и чистота
Обслуживаемые элементы должны подниматься предусмотренным инструментом, а подпольное пространство передаётся без монтажного мусора.
Критерии приёмки согласуем до начала, а не объясняем после завершения.
Вопросы до договора
Ответы по конструкции, нагрузкам и организации монтажа
Коротко о том, что чаще всего влияет на комплектацию, сроки, бюджет и организацию работ.
01Какую нагрузку выдерживает фальшпол?＋
Это зависит от конкретной системы, панели, высоты, схемы опор и типа нагрузки. Требуемые показатели берём из проекта, затем подбираем комплект с подтверждающими документами производителя.
02Можно ли установить фальшпол в действующей серверной?＋
Иногда возможно по зонам, но решение зависит от работающего оборудования, кабелей, доступа и требований безопасности. После осмотра составляется отдельная последовательность работ.
03Антистатический пол и заземление — одно и то же?＋
Нет. Характеристики покрытия, электрическое соединение элементов и система уравнивания потенциалов — связанные, но разные части решения. Они выполняются по проекту и требованиям к помещению.
04Можно ли начать монтаж до прокладки всех коммуникаций?＋
Можно только при согласованной этапности и сохранении доступа. Оптимальная последовательность зависит от высоты подполья, трасс и работы смежных подрядчиков.
05Что потребуется для расчёта?＋
План помещения, требуемая отметка, схема оборудования, данные о нагрузках, тип покрытия, перечень специальных узлов, адрес и желаемые сроки.
06Вы поставляете материалы или только монтируете?＋
Возможны оба формата. При работе с комплектом заказчика до старта проверяем совместимость элементов, комплектность и документы на выбранную систему.
Можно начать с проекта, ведомости или короткого описания
